鑄造工藝的優缺點對比
|
鑄造工藝的優缺點對比

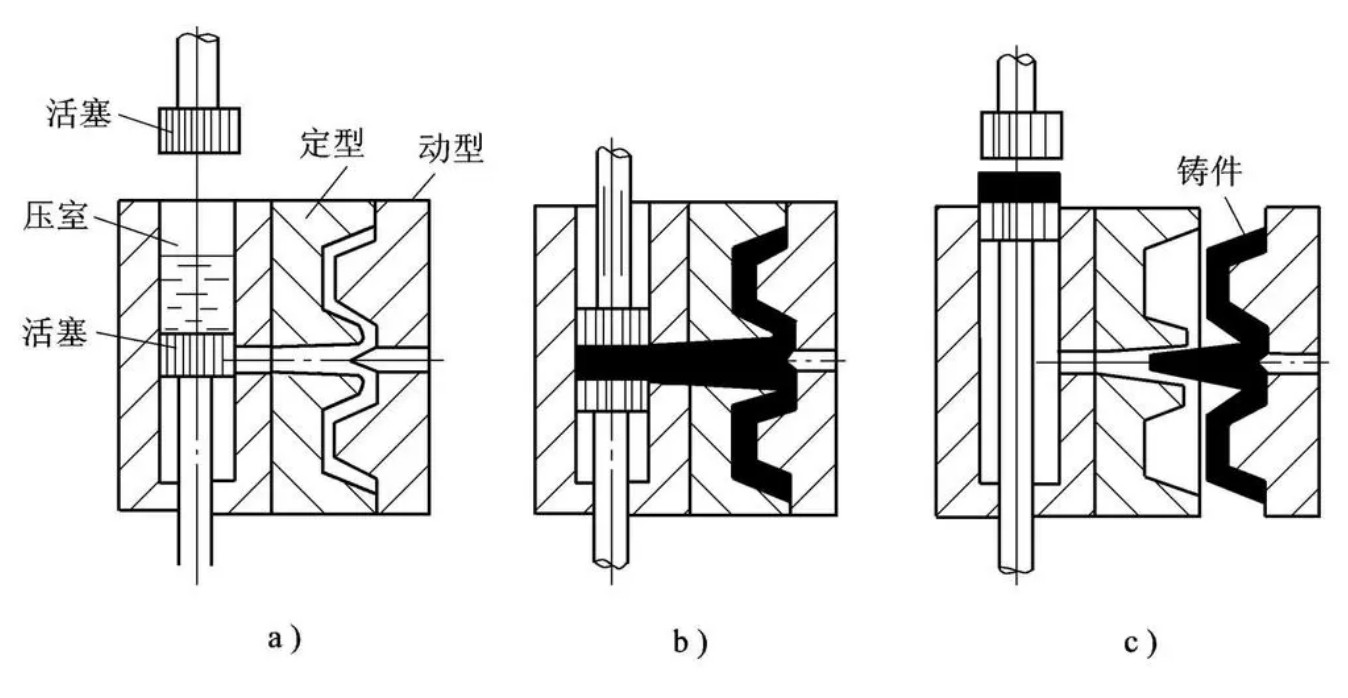

高壓鑄造 工藝：復雜 模具費：高 模具壽命：短 氣孔率：差 熱處理：不可以 加工余量：小 表面光潔度：高 適宜產品：薄壁件 生產效率：高

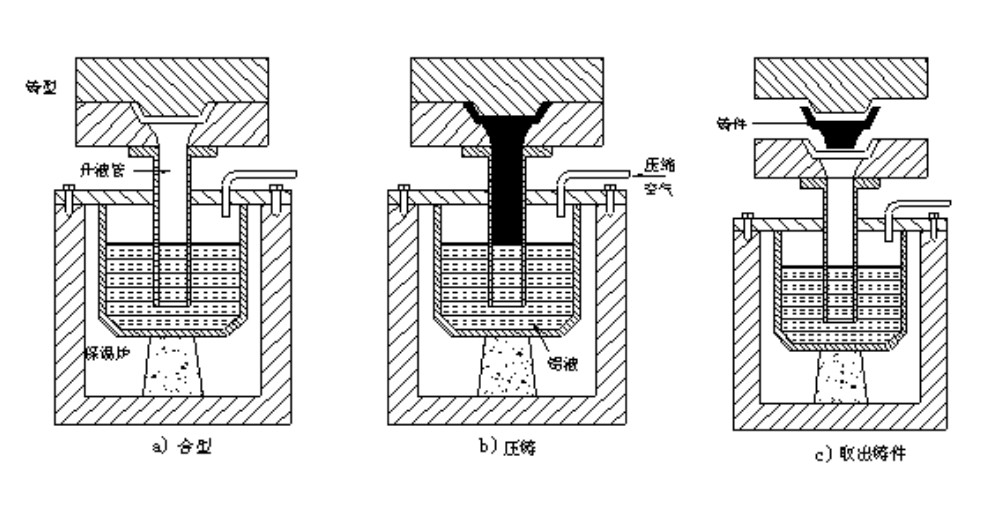

低壓鑄造 工藝：簡單 模具費：低 模具壽命：長 氣孔率：好 熱處理：可以 加工余量：大 表面光潔度：高 適宜產品：中壁件 生產效率：適中
重力澆鑄 工藝：簡單 模具費：低 模具壽命：長 氣孔率：好 熱處理：可以 加工余量：大 表面光潔度：低 適宜產品：厚壁件 生產效率：低 MK-130H鑄造脫模劑是潤滑的、粒度中等的絕熱涂料，常用于小型或中等截面的鑄模，如活塞、輪轂、連桿等，也適用于復雜鑄件如氣缸，屬通用型涂料。 使用方法：模具準備：首先必須清理模具，除去模具上的舊涂層和粘結物，并落砂以粗化表面，將模具均勻地加熱到250-350℃（如果模具剛從生產線上撤下，則應冷卻、清潔、再進行加熱），然后冷卻到170-200℃即可開始噴涂。涂料混合：將涂料再徹底重混一次，倒出所需量稀釋（按原液直接使用或1：3的比例使用），持續混合一段時間直到均勻。 使用工藝：1、用毛刷直接刷到模具上面。2、噴涂：手持噴槍，保持噴嘴與模具間約20-30cm距離，平行、勻速移動噴槍。涂料噴出后應呈霧狀。理想的涂層是薄薄的3～4層而不是厚的1～2層。噴完第一層，干燥后再噴第二層，依此類推。保溫要求高的部位涂層厚些，要求冷卻快的部位甚至只噴一薄層。一般地，涂層厚度為75-125?m。在使用過程中，如果出現涂料脫落，可在脫落處涂刷或噴涂一層或者整個模具在噴一層涂料。 東莞市美雅化工有限公司20多年專注高端脫模劑研發和生產、輔料供應，助您買到環保好用的脫模劑產品。 全國脫模劑咨詢熱線：0769-22623512 更多脫模劑資訊請瀏覽官網：http://www.yatsing.com.cn 櫻井脫模劑（一個集復合材料、壓鑄、聚氨酯、金屬、橡膠、EVA、PU等行業領域于一體的綜合性專業采購脫模劑平臺） |
Powered by Discuz! X3.5 Licensed© 2000-2023 www.yatsing.com.cn( 粵ICP備20007749號-1 )
請發表評論
